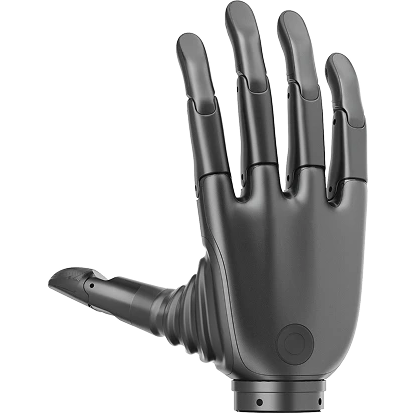

Python SDK - Revo 2 灵巧手 ​

系统要求 ​

  • Linux: Ubuntu 20.04/22.04 LTS 及以上 (支持 x86_64 / aarch64 架构)
  • macOS: 10.15+
  • Windows: 10/11
  • Python: 3.9 ~ 3.12 (推荐 Conda)

快速开始 ​

克隆仓库 ​

shell
git clone https://github.com/BrainCoTech/brainco-hand-sdk.git
shell
git clone git@github.com:BrainCoTech/brainco-hand-sdk.git

安装与配置 ​

shell
# 进入 Python 目录
cd brainco-hand-sdk/python

# 激活 Conda 环境（推荐）
conda activate py310

# 安装 SDK 依赖
pip install -r requirements.txt --index-url https://pypi.org/simple/

# 如果无法通过 PyPI 安装，可手动下载 .whl 文件安装
# 下载地址: https://pypi.org/project/bc-stark-sdk/#files
pip install --force-reinstall '/path/to/bc_stark_sdk-x.x.x-cp39-abi3-manylinux_2_31_x86_64.whl'

# 配置串口设备权限
# Linux 系统中，串口设备（如 /dev/ttyUSB0）通常归属于 dialout 用户组
# 将当前用户添加到 dialout 组
sudo usermod -aG dialout $USER
# 注意：添加后需要重新登录才能生效

# 运行示例
cd revo2
python revo2_ctrl.py          # 单手控制
python revo2_touch.py         # 触觉传感器（触觉版）
python revo2_ctrl_multi.py    # 多手控制
python revo2_action_seq.py    # 动作序列
python revo2_cfg.py           # 设备配置

# CANFD 通信协议（推荐使用统一示例入口）
cd ../demo
python hand_demo.py -f /dev/ttyUSB0 1000000 5000000 127  # ZQWL CANFD
python hand_demo.py -B can0 127                          # SocketCAN CANFD (Linux)
python hand_dfu.py /path/to/firmware.bin                 # 固件 OTA

# EtherCAT 通信协议
cd revo2_ethercat
python ec_sdo.py              # SDO 读取/配置
python ec_pdo.py              # PDO 读取关节状态，控制设备
python ec_dfu.py              # 固件 OTA
shell
# 安装步骤同 Ubuntu
# 注意：macOS 串口设备名称通常为 /dev/tty.usbserial-xxx
# macOS 不支持 SocketCAN / EtherCAT；ZQWL CANFD 可按适配器支持情况使用
shell
# 如果 USB 驱动无法识别，请在设备管理器中查看串口名称
# 串口驱动下载: https://app.brainco.cn/universal/stark-serialport-prebuild/driver/CH340-drivers.zip

# 其他安装步骤同 Ubuntu
# 注意：Windows 串口设备名称通常为 COM3, COM4 等
# Windows 不支持 EtherCAT 通信协议

示例代码 ​

SDK 提供了丰富的示例代码，涵盖不同通信协议和应用场景。

跨平台示例（推荐）⭐ ​

统一的跨平台示例，支持自动检测设备和多种通信协议。

示例说明
hand_demo.py综合演示
hand_monitor.py实时数据监控
hand_dfu.py固件升级

Modbus-RTU 协议 ​

单手/双手控制 ​

触觉传感器 ​

动作序列（手势） ​

EtherCAT 协议 ​

EtherCAT 命令行指令示例
shell
# 查看 EtherCAT 版本
# 推荐使用 igH EtherCAT Master 1.6.x 版本（最新稳定版）
❯ ethercat version
IgH EtherCAT master 1.6.6 1.6.6-5-g64899015

# 注意：如果您的 EtherCAT 版本为 1.5.x，请联系技术支持
# SDK 默认针对 1.6.x 版本编译，1.5.x 版本可能存在兼容性问题
❯ ethercat version
IgH EtherCAT master 1.5.3 1.5.3

# 查看主站状态
❯ systemctl status ethercat

# 查看设备
❯ ethercat slave
0  0:0  PREOP  +  BrainCo-Revo2Slave

# SDO - 读取固件版本号
❯ ethercat upload -t string -p 0 0x8000 0x11  # Wrist FW version，手腕板固件
0.0.4
❯ ethercat upload -t string -p 0 0x8000 0x13  # CTRL FW version，控制板固件
0.0.4

# PDO - 读取关节位置
❯ ethercat upload -t raw -p 0 0x6000 0x01 | xxd -r -p | od -An -t u2 --endian=little -w2

# 为 Python 程序设置权限
sudo setcap cap_sys_nice,cap_net_raw=eip /path/to/miniconda3/envs/py310/bin/python3.10

关于 EtherCAT 版本

  • 推荐版本：igH EtherCAT Master 1.6.x（最新稳定版）
  • SDK 兼容性：SDK 默认针对 1.6.x 版本编译
  • 1.5.x 版本：如果您使用的是 1.5.x 版本，请联系技术支持获取兼容版本
  • 纯 C++ 实现：推荐使用 纯 C++ EtherCAT 示例（不依赖 SDK，直接使用 EtherCAT 库）

PDO 通信 ​

SDO 通信 ​

固件升级 ​

API 参考 ​

API 查阅与代码自动补全建议以 bc-stark-sdk (v2.x) 生成的完整类型存根为准：下载 main_mod.pyi。下方保留常用接口的快速参考。

API 快速参考 ​

连接管理（推荐） ​

API说明
libstark.auto_detect()自动检测设备（支持所有协议）⭐
libstark.init_from_detected()从检测结果初始化设备 ⭐
libstark.close_device_handler()关闭设备连接（统一接口）⭐
libstark.list_zqwl_devices()列出 ZQWL CAN/CANFD 设备 ⭐
libstark.init_zqwl_canfd()初始化 ZQWL CANFD 设备
libstark.init_zqwl_can()初始化 ZQWL CAN 2.0 设备
libstark.close_zqwl()关闭 ZQWL 设备

连接管理（传统） ​

API说明
libstark.get_sdk_version()获取 SDK 版本
libstark.list_available_ports()列出可用串口
libstark.modbus_open()打开 Modbus 连接
libstark.modbus_close()关闭 Modbus 连接
libstark.init_device_handler()创建设备处理器
device.close()关闭设备连接
libstark.auto_detect_device()自动检测设备（仅 Modbus）
libstark.auto_detect_modbus_revo2()自动检测 Revo 2 设备（仅 Modbus）

设备信息 ​

API说明
device.get_device_info()获取设备完整信息
device.is_touch_hand()判断是否支持触觉 ⭐
device.uses_revo1_motor_api()判断是否使用 Revo 1 电机 API ⭐
device.uses_revo2_motor_api()判断是否使用 Revo 2 电机 API ⭐
device.uses_pressure_touch_api()判断是否使用压力触觉 API ⭐
device.get_device_sn()获取设备序列号
device.get_device_fw_version()获取固件版本
device.get_sku_type()获取 SKU 类型
device.get_serialport_cfg()获取串口配置
device.get_canfd_baudrate()获取 CANFD 波特率
device.set_serialport_baudrate()设置波特率
device.set_slave_id()设置从站 ID

设备配置 ​

API说明
device.get_force_level()获取力度等级
device.set_force_level()设置力度等级
device.get_auto_calibration_enabled()获取自动校准状态
device.set_auto_calibration()设置自动校准
device.calibrate_position()手动校准位置
device.get_turbo_mode_enabled()获取 Turbo 模式状态
device.set_turbo_mode_enabled()设置 Turbo 模式
device.get_turbo_config()获取 Turbo 配置
device.set_turbo_config()设置 Turbo 配置
device.reset_default_gesture()恢复默认手势
device.reset_default_settings()恢复默认设置
device.reboot()重启设备

电机控制 - 位置（统一范围 0-1000） ​

API说明
device.set_finger_position()设置单个手指位置
device.set_finger_position_with_millis()设置位置（指定时间）⭐
device.set_finger_position_with_speed()设置位置（指定速度）⭐
device.set_finger_positions()设置所有手指位置
device.set_finger_positions_and_durations()设置位置和时间 ⭐
device.set_finger_positions_and_speeds()设置位置和速度 ⭐
device.get_finger_positions()获取所有手指位置

电机控制 - 速度（统一范围 -1000~+1000） ​

API说明
device.set_finger_speed()设置单个手指速度
device.set_finger_speeds()设置所有手指速度
device.get_finger_speeds()获取所有手指速度

电机控制 - 电流（统一范围 -1000~+1000） ​

API说明
device.set_finger_current()设置单个手指电流
device.set_finger_currents()设置所有手指电流
device.get_finger_currents()获取所有手指电流

电机控制 - PWM（统一范围 -1000~+1000）⭐ ​

API说明
device.set_finger_pwm()设置单个手指 PWM
device.set_finger_pwms()设置所有手指 PWM

电机状态 ​

API说明
device.get_motor_status()获取电机综合状态
device.get_motor_state()获取电机运行状态

电机设置 ⭐ ​

API说明
device.get_finger_unit_mode()获取单位模式
device.set_finger_unit_mode()设置单位模式
device.get_all_finger_settings()获取所有手指设置
device.get_finger_settings()获取单个手指设置
device.set_finger_settings()设置单个手指设置
device.get_finger_min_position()获取最小位置限制
device.set_finger_min_position()设置最小位置限制
device.get_finger_max_position()获取最大位置限制
device.set_finger_max_position()设置最大位置限制
device.get_finger_max_speed()获取最大速度限制
device.set_finger_max_speed()设置最大速度限制
device.get_finger_max_current()获取最大电流限制
device.set_finger_max_current()设置最大电流限制
device.get_finger_protected_current()获取保护电流
device.set_finger_protected_current()设置保护电流
device.get_finger_protected_currents()获取所有保护电流
device.set_finger_protected_currents()设置所有保护电流
device.get_thumb_aux_lock_current()获取拇指辅助锁定电流
device.set_thumb_aux_lock_current()设置拇指辅助锁定电流

触觉传感器 ​

API说明
device.get_touch_sensor_enabled()获取触觉传感器启用状态
device.get_touch_sensor_fw_versions()获取触觉传感器固件版本
device.get_touch_sensor_raw_data()获取触觉原始数据
device.get_touch_sensor_status()获取触觉传感器状态
device.get_single_touch_sensor_status()获取单个传感器状态
device.touch_sensor_setup()设置触觉传感器
device.touch_sensor_reset()重置触觉传感器
device.touch_sensor_calibrate()校准触觉传感器

Modulus 触觉传感器 ⭐ ​

API说明
device.set_modulus_touch_data_type()设置数据类型
device.get_modulus_touch_data_type()获取数据类型
device.get_modulus_touch_summary()获取触觉摘要
device.get_single_modulus_touch_summary()获取单指触觉摘要
device.get_modulus_touch_data()获取触觉详细数据
device.get_single_modulus_touch_data()获取单指触觉数据

Force3D 触觉传感器 ⭐ ​

API说明
device.get_force3d_touch_summary()获取 4 指触觉摘要（FxFyFz）
device.get_force3d_finger_array()获取单指完整阵列数据（31路）

面阵压力传感器 (ArrayPressure) ⭐ ​

API说明
device.get_array_pressure_touch_data()获取全面阵压力数据
device.set_array_pressure_sleep()设置面阵传感器休眠状态

高性能数据采集 ⭐ ​

API说明
DataCollector.new_basic()创建基础采集器（仅电机）
DataCollector.new_capacitive()创建电容触觉采集器
DataCollector.new_pressure_summary()创建压力摘要采集器
DataCollector.new_pressure_detailed()创建压力详细采集器
DataCollector.new_pressure_hybrid()创建混合模式采集器
DataCollector.new_force3d()创建 Force3D 采集器
DataCollector.new_array_pressure()创建面阵压力采集器
DataCollector.new_v3_basic()创建 Revo3 采集器（仅电机）
DataCollector.new_v3_full()创建 Revo3 全参数采集器
collector.start()启动数据采集
collector.stop()停止数据采集
collector.wait()等待采集线程结束
collector.is_running()检查是否正在运行
MotorStatusBuffer基础电机状态缓冲区
TouchStatusBuffer电容触觉状态缓冲区
PressureSummaryBuffer压力摘要缓冲区
PressureDetailedBuffer压力详细缓冲区
V3MotorStatusBufferRevo3 电机状态缓冲区
V3TouchDataBufferRevo3 触觉缓冲区
Force3DTouchDataBufferForce3D 状态缓冲区
ArrayPressureTouchDataBuffer面阵压力状态缓冲区

LED、蜂鸣器、震动 ⭐ ​

API说明
device.get_led_enabled()获取 LED 启用状态
device.set_led_enabled()设置 LED 启用状态
device.get_buzzer_enabled()获取蜂鸣器启用状态
device.set_buzzer_enabled()设置蜂鸣器启用状态
device.get_vibration_enabled()获取震动启用状态
device.set_vibration_enabled()设置震动启用状态

动作序列 ​

API说明
device.get_action_sequence()获取动作序列
device.transfer_action_sequence()上传动作序列
device.save_action_sequence()保存动作序列到闪存
device.run_action_sequence()执行动作序列
device.clear_action_sequence()清除自定义动作序列

EtherCAT 专用 ⭐ ​

API说明
device.ec_setup_sdo()设置 SDO
device.ec_reserve_master()预留主站
device.ec_start_loop()启动循环
device.ec_stop_loop()停止循环
device.ec_start_dfu()启动固件升级

固件升级 ​

API说明
device.start_dfu()启动固件升级

通信回调 ​

API说明
libstark.set_modbus_read_holding_callback()设置 Modbus 读保持寄存器回调
libstark.set_modbus_read_input_callback()设置 Modbus 读输入寄存器回调
libstark.set_modbus_write_callback()设置 Modbus 写回调
libstark.set_can_rx_callback()设置 CAN 接收回调
libstark.set_can_tx_callback()设置 CAN 发送回调

⭐ 标记表示 Revo 2 专有或增强功能
